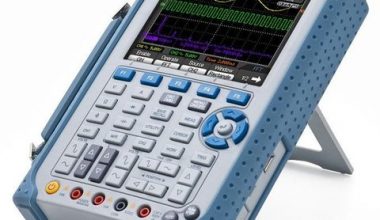

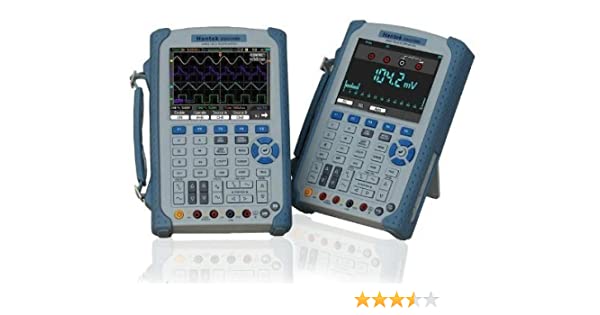

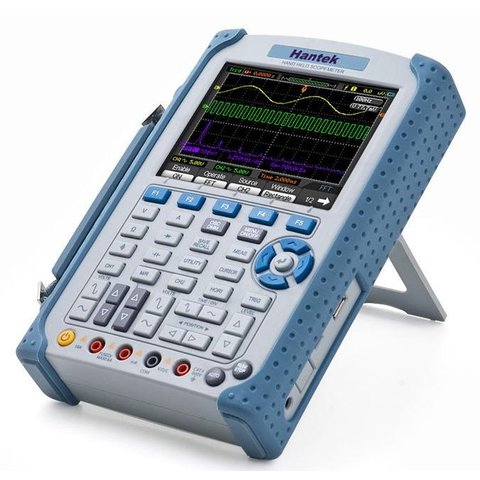

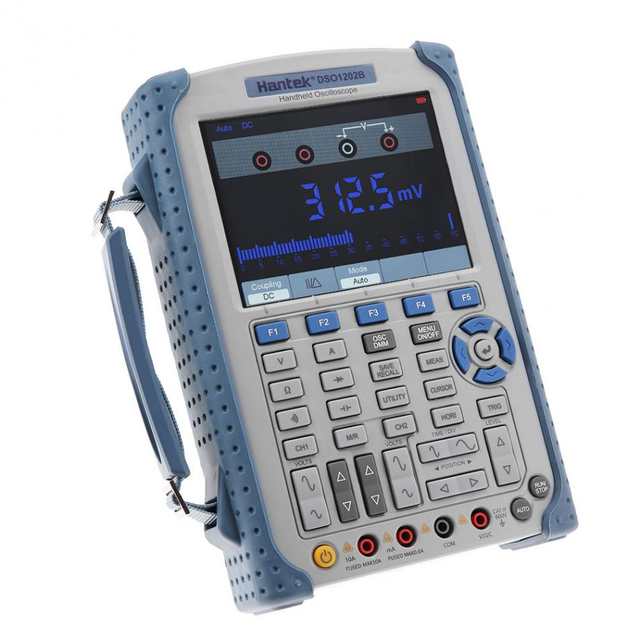

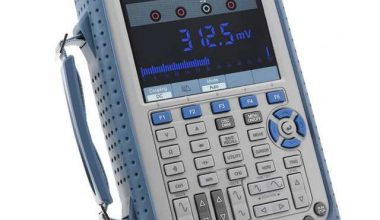

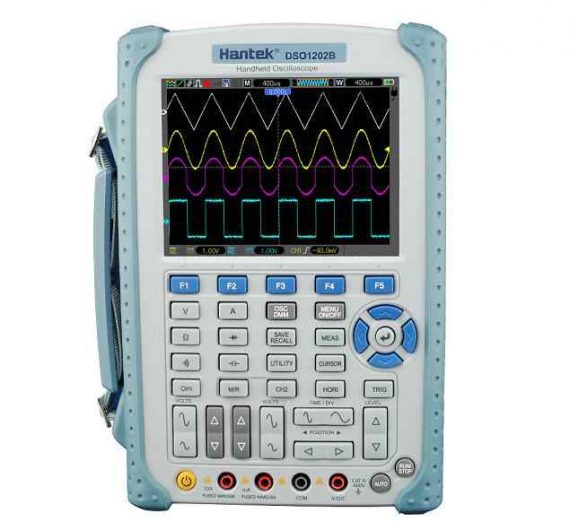

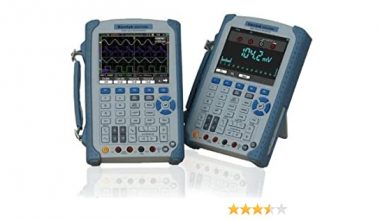

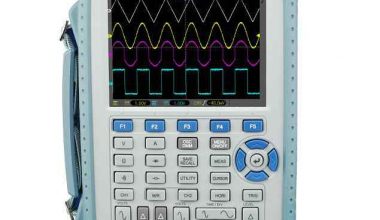

OSCILOSCOPIO MARCA: HANTEK MODELO: DSO1202B

Ancho de banda 200 MHz
Frecuencia de muestreo en tiempo real 1 GSa/s
Frecuencia de muestreo en tiempo equivalente 25 GSa/s
Grabación
Un solo canal: máximo 1 M
Dos canales: máximo 512 K
Diapasón SEC/DIV
2 nS/div – 2000 s/div (en secuencia 2, 4, 8)
Margen de error del tiempo de retardo 500 ps
Vertical
A/D convertidor Resolución 8 bit
Diapasón de posición
±50 V (5 V/div)
±40 V (2 V/div; 500 mV/div), 2 V (200 mV/div; 50 mV/div)
±400 mV (20 mV/div; 2 mV/div)
Tiempo de subida en el conector BNC ≤1.7 ns
Precisión de ganancia de corriente DC
±4%, de 5 mV/div a 2 mV/div
±3%, de 5 V/div a 10 mV/div
Disparo (Trigger)
Sensibilidad del disparador (Edge Trigger Type)
DC: CH1/CH2 (típico) 1 div con DC hasta 10 MHz; 1,5 div con 10 MHz hasta el máximo
EXT (típico) 20 mV con DC hasta 40 MHz
EXT/5 (típico) 1 V con DC hasta 40 MHz
AC: Atenuación de señal menos de 10 Hz
HF Reject: Atenuación de señal menos de 80 kHz
LF Reject: Atenuación de señal menos de 150 kHz
Noise Reject: Reducción de sensibilidad
Diapasón de niveles de disparo
CH1, CH2: ±8 divisiones del centro de la pantalla
EXT: ±1,2 V EXT/5: ±6 V
Diapasón Holdoff 100 ns – 10 s
Tipo de disparo (Trigger Type)
Edge Disparo por el borde de subida o bajada
Duración de impulso
Disparo (cuando >,<,=,≠) por el impulso positivo o negativo Diapasón de duración de impulso: 20 ns - 10 s Video Disparo por las señales NTSC, PAL o SECAM Diapasón: 1-525 (NTSC), 1-625 (PAL/SECAM) Inclinación Disparo (cuando >,<,=,≠) por la inclinación positiva o negativa Tiempo estipulado: 20 ns – 10 s Overtime Disparo por el borde de subida o bajada Tiempo estipulado: 20 ns – 10 s Alternativo Disparo interno por el borde, duración de impulso, video o inclinación Cursores y mediciones Cursores Manual: diferencia entre cursores de voltaje △V; diferencia entre cursores de tiempo △T; 1/△T se calcula en Hz. Trazado: voltaje y tiempo en el punto de la señal Mediciones automáticas Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width Modo de multímetro Resolución máxima 6,000 cuentas Modos de prueba Voltaje AC/DC, corriente AC/DC, resistencia, capacitancia, chequeo de diodos y circuitos Voltaje máximo de entrada AC: 600 V, DC: 800 V Corriente máxima de entrada AC: 10 A, DC: 10 A Impedancia de entrada 10 MΩ Pantalla e información general Tipo de pantalla LCD a color de 5,6 pulgadas y 16 dígitos Resolución 640x480 Interfaces USB-host, LAN (opcional) Dimensiones 245 x 163 x 52 mm
